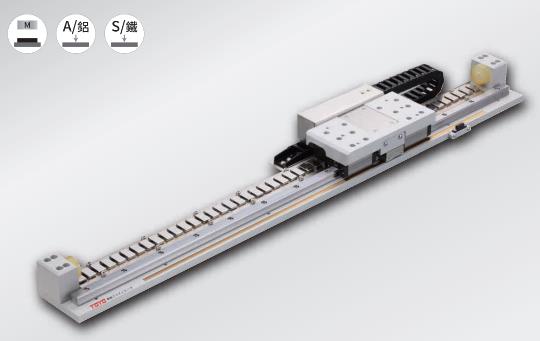

直線模組是在直線導軌的基礎上加上了自動化模組，因?yàn)槠胀ǖ闹本€導軌屬于機械導軌，而直線模組的可以利用電機等功率模組來驅動，那么直線模組到底是有什么組成呢？

 從直線模組中可以看出，主要由滑座、螺釘、導軌和底座四大部分組成。但是不同的直線模組在結構上有一定的差別，而動力傳動部分也是重點，所以有電動機，因?yàn)橹本€模組按傳動方式分為滾珠絲桿傳動直線模組和同步帶傳動直線模組兩大類，所以它們的組成也不同。

 滾珠絲桿驅動直線模組：

 滾珠絲桿是一種將回轉運動轉化為直線運動或反向運動的傳動元件。

 直線導軌是一種滾動部件，廣泛應用于各個工業領域。

 鋁合金型材采用各種鋁合金型材包括滾珠絲桿、直線導軌等零件，進行包裝。

 滾珠絲桿支撐座用于連接滾珠絲桿和電機的軸承。

 該聯軸器用于連接滾珠四單旋轉組件的兩根軸、驅動軸和從動軸。它本質上是一個機械部件，可以使兩個不同的機構一起旋轉，傳遞扭矩。

 電動機是動力來源，提供機械動能。

 光電開關采用激光屏蔽來達到開關的目的，使直線模組能夠按照相關的規律運動。滾珠絲桿傳動，旋轉運動轉化為直線運動，或直線運動轉化為旋轉運動。

 同步帶傳動直線模組組成，皮帶、直線導軌、鋁合金部分、耦合、馬達、光電開關。

 同步帶傳動，傳動皮帶、電機與齒輪同步，帶動直線導軌往復運動?？梢?jiàn)，無論哪種好直線模組，其組件都必須包含直線導軌、聯軸器、電機、光電開關，不同之處在于傳動方式，一種是由滾珠絲桿驅動，另一種是皮帶同步驅動。
